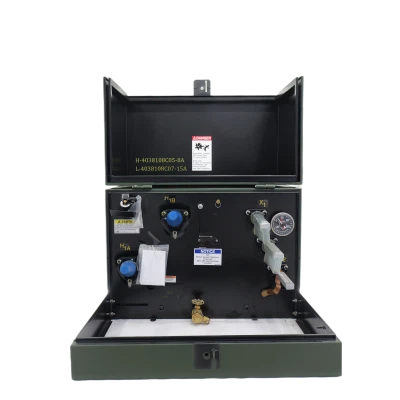

Single Phase Pad Mounted Transformer (SPMVT) is een type transformator dat is ontworpen om te worden geïnstalleerd op een betonnen pad of een klein platform op grondniveau. Dit type transformator wordt veel gebruikt in stedelijke en industriële gebieden voor een efficiënte stroomverdeling.
Ryan kan klanten oplossingen op maat bieden om aan verschillende stroomvereisten en scenario's te voldoen. Onze eenfase-padgemonteerde transformatoren voldoen aan internationale normen en certificeringen, en onze kwaliteitscontrole- en inspectieprocessen garanderen ook de kwaliteit en betrouwbaarheid van onze producten.
Capaciteit: 15-250kVA
Primaire spanning: 34,5 kV-19,92 kV, 24,94 kV-14,4 kV, 13,8 kV-7,957 kV, 13,2 kV-7,62 kV, 12,47 kV-7,2 kV of andere
Secundaire spanning: 120-240V, 240-480V, 347/600V of andere
HV-KRAANBEREIK: 2x2,5% of andere
BIL : 30V-150V
Optionele functies en accessoires
• Brede selectie van ontwerpefficiënties om te voldoen aan specifieke klanttoepassingen en nieuwe DOE-minimumvereisten
• Hoog-spanningsschakelaar zonder belasting
• Dubbele hoge- spanningswaarden (niet beschikbaar met aftakkingen)
• Complete roestvrijstalen tank en kast of combinatie van componenten met zacht staal en roestvrij staal
• Hoog-spanning, belasting-onderbreking 2 posities of sectieschakelaar
•Meerdere zekeringsopties en -combinaties, inclusief interne en externe uitschakelzekering in serie met isolatielink of stroombegrenzende zekering voor gedeeltelijk bereik
• Laag-stroomonderbreker
• Onder olie-afleider
• Aftapkraan met monstername-inrichting
• Houd-de schoenplaatjes vast
• Connectoren voor aardingspads
• Sjablonen en labels volgens de wensen van de klant
Testen
Alle transformatoren worden getest in strikte overeenstemming met de laatste herziening van de toepasselijke ANSI®, IEEE®, NEMA en RUS, waarbij testrapporten beschikbaar zijn op basis van het serienummer van de transformator.
Routinematige tests zijn:
• Polariteit en faserelatie
• Weerstand
• Geen-belastingsverliezen en bekrachtigingsstroom
• Belastingsverliezen en impedantie
• Toegepaste spanning
• Geïnduceerde spanning
• Volledige golfimpuls
• Verhoudingstest
• Lektest
Typen transformatoren met eenfasige padmontage
Mini-Pad (ANSI Type II)
Ryan's Mini-Pad-transformatoren zijn ontworpen voor enkel- ondergrondse residentiële toepassingen waarbij esthetiek en afmetingen belangrijk zijn. Ze voldoen aan alle toepasselijke ANSI-standaard C57.12.25 Type II-vereisten voor cross-kabelconfiguratie. Transformers zijn voorzien van lusvoeding en twee bussen met dode -voorste primaire ontwerpen. Nominale waarden zijn 10 kVA tot en met 167 kVA enkel-fase, 34,5 kV GrdY en lager. Standaard spanningswaarden en dubbele spanningen worden aangeboden.
Maxi-pad (ANSI type I)
De Maxi-Pad-transformatoren van Ryan bieden dezelfde sabotage- eigenschappen en toegankelijkheid als de Mini-Pad-transformator, terwijl een rechte kabelconfiguratie mogelijk is met slechts een kleine toename in hoogte. De Maxi-Pad is beschikbaar
in 10 kVA tot en met 167 kVA met hetzelfde brede bereik aan spanningen en optionele accessoires als de Mini-Pad. Dit product voldoet aan de ANSI-norm C57.12.25 Type I-vereisten.
